PCBA의 수동 테스트 및 자동 테스트
2024-08-23
View:62
Author:      기사 공유

PCBA 수동 테스트 및 자동화 테스트 영역


PCBA 조립이 완료된 후 PCBA 테스트가 필요합니다. 일반적으로 수동 테스트와 자동 테스트의 두 가지 방법이 있습니다.

그렇다면 이 두 가지 방법의 차이점은 무엇입니까?

수동 테스트와 자동 테스트는 실제로 반대되는 것이 아닙니다. 모든 기능에 자동 테스트가 필요한 것은 아닙니다.

자동화된 테스트는 수년 동안 개발되어 왔지만 수동 테스트를 대체하지는 못했습니다.

자동화된 테스트는 그다지 효율적이지는 않지만 일부 시나리오에서는 기능 회귀를 완료할 수 있습니다.



Manual Test

1. PCBA수동 테스트의 특징

수동 테스트는 인간의 논리적 판단을 사용하여 현재 단계가 올바른지 확인하는 동시에 사용 사례 실행에 특정 단계 점프가 있으므로 논리를 명확하게 이해하고 문제를 자세히 찾아낼 수 있습니다.

버그를 수정하는 데 시간이 더 오래 걸리면 회귀 테스트에 수동 테스트를 적용하는 것이 매우 어려울 것입니다.

테스트해야 할 사용 사례가 너무 많기 때문에 자동화된 테스트를 도입해야 하기 때문입니다.



Automatic Test

2. 자동화된테스트 PCBA의 특징

실행 대상은 수동 테스트 케이스와 달리 현재 단계가 올바르게 구현되었는지 인간의 논리를 통해 판단하고 검증할 수 있는 스크립트입니다.

또한 자동화된 테스트는 제품의 주요 기능이 정확하고 완전한지 확인하는 데 사용되므로 테스터가 힘든 작업에서 벗어날 수 있습니다.

PCBA 자동화 테스트는 밤새 수행될 수 있습니다. 테스트는 이식 가능하고 반복 가능합니다.

좋은 테스트 스크립트는 플랫폼 이식성이 더 뛰어나고 소프트웨어를 더 빨리 출시할 수 있으므로 시간이 많이 절약됩니다.

요약: 수동 테스트와 자동 테스트에는 각각 장단점이 있습니다.

자동화된 테스트에 대한 초기 투자는 시간이 오래 걸리고 비용이 많이 들며 직원은 엄격한 교육을 받아야 합니다.


ICT 테스트와 테스트 픽스쳐의 비교를 살펴 보겠습니다.


ICT 테스트 테스트 픽스처

1: 테스트 내용: 저항/커패시턴스, 개방 및 단락 등.                                                                      1: 작동 전류 및 대기 전류의 전원 켜기 테스트가 더 직관적입니다.

2: 테스트는 단일이며 홀 스위치 기능을 측정할 수 없습니다.                                                        2: 고정 장치에 자석을 이식하여 기능 테스트를 수행할 수 있습니다(출력 하이 및 로우 레벨 5V-0V).

3: 장점: 빠른 테스트 속도                                                                                                           3: 포괄적인 테스트, 좋은 제품의 높은 통과율.

4: 미리 결정된 테스트 결과를 얻을 수 없으며 후속 조립 후에 기능을 테스트해야 합니다.             4: 테스트 고정 장치에는 도킹 수집 모듈 + 컴퓨터 소프트웨어가 장착되어 있으며 완제품의 기능 테스트와 유사합니다.

                                                                                                                                                    한 단계로 직접 사용할 수 있습니다.


반면 이 경우에는 ICT 종합평가가 우세하지 않다. ICT의 장점은 빠른 테스트 속도이다.

단점은 저항, 정전 용량 등의 값만 테스트하고 테스트가 단일하다는 점입니다. 특히 오늘날 기술이 점점 발전함에 따라 집적 회로가 점점 더 높아지고 있으며 ICT에는 할 수 없는 것이 많습니다.

측정할 수 있으며 기능 테스트를 통해서만 해결할 수 있습니다. (ICT 테스트가 필요한 경우 당사에서도 협조 가능합니다.)

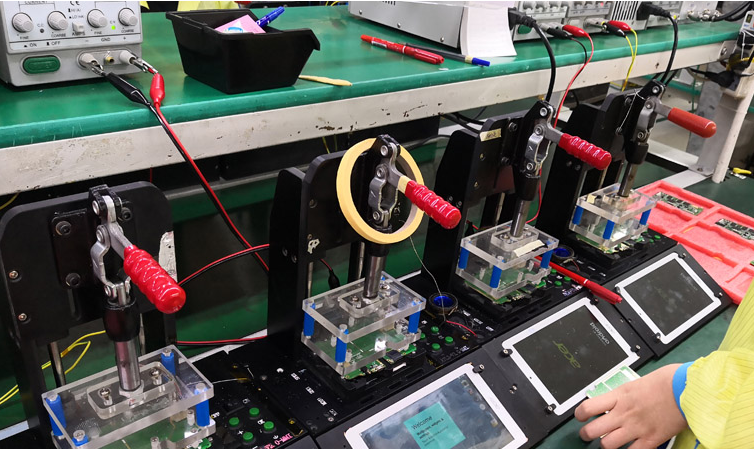

테스트 랙은 기능 테스트로 테스트 속도는 상대적으로 느리지만 고객에게 전달되는 대형 제품의 처리 속도는 ICT 테스트보다 확실히 훨씬 높을 것입니다.

전달된 주문에 따르면 테스트 랙을 사용한 테스트는 대량 PCBA 테스트 요구 사항을 완전히 충족할 수 있습니다.

프로젝트 수요가 증가하면 당사는 생산에 협력하기 위해 추가 테스트 랙을 열 수도 있습니다. 테스트: 제품 테스트 후 고객에게 보낸 후 바로 사용할 수 있습니다.

기능 테스트가 더욱 포괄적이고 우수한 제품의 배송률이 높으며 품질 관리가 더 좋습니다. 따라서 테스트를 위해 전용 PCBA 테스트 랙을 사용하는 것이 좋습니다.
