다층 PCB

다층 PCB - USB 커넥터용 다중 레이어 골드 손가락 PCB

다층 PCB

다층 PCB - USB 커넥터용 다중 레이어 골드 손가락 PCB

  • USB 커넥터용 다중 레이어 골드 손가락 PCB
  • USB 커넥터용 다중 레이어 골드 손가락 PCB

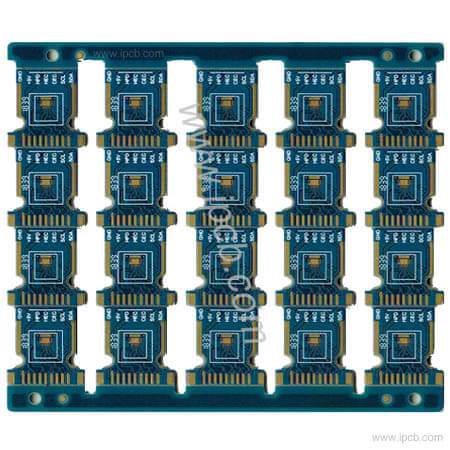

    USB 커넥터용 다중 레이어 골드 손가락 PCB

    모델: USB 커넥터용 다중 레이어 골드 손가락 PCB

    재료: FR4

    레이어: 6레이어

    그린/화이트

    최종 품목 두께: 1.0mm

    구리 두께: 1OZ

    표면처리: 침금

    최소 궤적: 4mil(0.1mm)

    최소 간격: 4mil(0.1mm)

    특징: 금손가락 PCB

    응용 프로그램: USB 커넥터 pcb


    제품 설명 기술 사양

    회사 소개

    iPcb。com회사는 중국에서 주파수 PCB 제조에 종사한 지 17년 이상의 역사를 가지고 있다.우리는 적당한 주파수 재료가 회로판의 성능에 얼마나 큰 영향을 미칠지 안다.주파수 마이크로파 에너지급, 작업 주파수, 작업 온도 범위, 전류와 전압 등 파라미터는 적합한 고주파 PCB 재료를 선택하는 데 매우 중요하다.이러한 RF PCB 자료를 숙지하는 것은 Dell의 작업 중 하나입니다. 아래 자료 목록을 참조하십시오.우리는 신속한 납품을 확보하기 위해 충분한 재고가 있다.우리의 제품 품질에 대한 신뢰는 경험이 풍부한 엔지니어/생산팀에서 나온다. 그들은 우리의 QA부서와 밀접하게 협력하여 합격한 제품을 제공한다. 우리는 고객의 대대적인 지원을 받을 줄 몰랐지만 점점 더 많은 중복 주문이 그들의 만족을 나타냈다.품질은 우리 회사의 핵심 가치입니다. 우리는 품질이 장기 업무에 대한 중요성을 알고 있습니다. 우리의 고객이 지난 17년 동안 우리와 함께 우리의 능력과 기술 분야를 개발/개선해 주셔서 감사합니다.

    무선 / 마이크로파 PCB 재료:

    로저스 RO4350B/RO3003/RO4003/RO3006/RT/Duroid 5880/RT5870 등.

    Arlon/Isola/Taconic/PTFE F4BM/Teflon 재료도 잊지 말아야 합니다.

    혼합 PCB 재료(혼합 미디어/레이어 프레스)

    로저스 RO4350B+FR4/RO4350B+IT180/RO4003C+FR4/RO3010+FR4/RO3003+FR4/RO3010+FR4 등.

    무선 주파수(RF) 마이크로파 PCB 응용 프로그램

    주파수 마이크로파 PCB(인쇄회로판)는 소비전자/군사/우주/대공률/의료/자동차/공업 등 분야에 광범위하게 응용된다.


    RF PCB Manufacturing


    표면처리: OSP/ENIG/HASL LF/도금/섬금/침석/침은/전해금

    용량: 금손가락/중동/맹매통공/저항제어/충전수지/탄소잉크/반드릴/카운터싱크/깊이구멍/반전도금공/압장공/박리가능 파란색 마스크/박리가능 용접블록/두꺼운 구리/초대형

    재료: 로저스 RO4350B/RO3003/RO4003/RO3006/RT/Duroid 5880/RT5870과 Arlon/Isola/Taconic/PTFE F4BM/Teflon 재료 등.

    도면층: 2L 4L 6L 8L 10L 12L 14L 16L 18L 20L 22L 24L 26L 28L 30L

    개전 상수(DK): 2.20/2.55/3.00/3.38/3.48/3.50/3.6/6.15/10.2

    어플리케이션: 소비용 전자/군사/우주/안테나 및 통신 시스템/고성능/의료/자동차/산업/휴대용 장비 벌집/무선 안테나/원격 통신 및 정보 오락/무선/계산/레이더/출력 증폭기



    모델: USB 커넥터용 다중 레이어 골드 손가락 PCB

    재료: FR4

    레이어: 6레이어

    그린/화이트

    최종 품목 두께: 1.0mm

    구리 두께: 1OZ

    표면처리: 침금

    최소 궤적: 4mil(0.1mm)

    최소 간격: 4mil(0.1mm)

    특징: 금손가락 PCB

    응용 프로그램: USB 커넥터 pcb



    pcb 기술 문제에 대해 ipcb 지식이 풍부한 지원 팀은 여기서 모든 단계를 도울 것입니다.여기에서 pcb 견적을 요청할 수도 있습니다. 연락 주세요: E-mail sales@ipcb.com

    우리는 신속하게 대답할 것이다.
