PCB 레이아웃의 기본 원리
2020-09-14
View:874
Author:Dag      기사 공유

PCB는 널리 사용되는 제품입니다. 휴대폰, 컴퓨터, 자동차, 디스플레이 화면, 에어컨, 리모콘 등 거의 모든 전자 및 전기 장비를 사용할 수 있으며 PCB 보드가 사용됩니다. 오늘은 PCB 설계 업계를 처음 접하는 분들이 참고할 수 있는 PCB 보드의 부품 배선 및 레이아웃의 기본 규칙에 대해 알아보겠습니다!

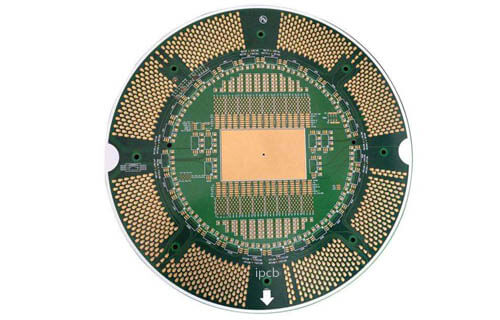

PCB는

구성 요소 배선 규칙(구성 요소는 회로 기판의 구성 요소를 나타냄)

1. PCB 가장자리에서 1mm 미만, 장착 구멍 주변 1mm 이내의 영역에는 배선이 허용되지 않습니다.

2. 전원 코드는 가능한 한 넓어야 하며 18mil 이상이어야 합니다. 신호선 너비는 12mil 이상이어야 합니다. CPU 입력 및 출력 라인은 10mil(또는 8mil) 이상이어야 합니다. 줄 간격은 10mil 이상이어야 합니다.

3. 일반 비아 홀은 30mil 이상이어야 합니다.

4. 듀얼 인라인 삽입: 패드 60mil, 조리개 40mil;

1/4W 저항: 51*55mil(0805 표면 실장); 직접 삽입 시 62mil 패드 및 42mil 조리개;

무전극 커패시턴스: 51*55mil(0805 표면 실장), 직접 삽입 시 50mil 패드 및 28mil 구경;

5. 전원선과 접지선은 가능한 한 방사상이어야 하며 신호선은 루프가 되지 않도록 주의하십시오.

컴포넌트 레이아웃의 기본 규칙

1. 회로 모듈의 레이아웃에 따라 동일한 기능을 구현하는 관련 회로를 모듈이라고 합니다. 회로 모듈의 구성 요소는 근접 집중의 원리를 채택해야하며 디지털 회로와 아날로그 회로는 분리되어야합니다.

2. 위치결정구멍, 표준구멍 등 비설치구멍 주위에 1.27mm 이내의 부품 및 장치를 붙이지 않아야 하며, 설치구멍 주위 3.5mm(M2.5의 경우) 및 4mm(M3의 경우) 이내의 부품을 부착해서는 안 된다. 나사와 같은;

3. 수평으로 장착된 저항기, 인덕터(플러그인), 전해 커패시터 및 기타 구성 요소 아래에 비아를 배치하지 마십시오. 웨이브 솔더링 후 비아 홀과 부품 쉘 사이의 단락을 방지하십시오.

4. 구성 요소 외부와 보드 가장자리 사이의 거리는 5mm입니다.

5. 장착 요소의 외부와 인접한 삽입 요소의 외부 사이의 거리는 2mm보다 큽니다.

6. 금속 외피 부품 및 금속 부품(차폐 상자 등)은 다른 부품과 충돌하지 않아야 하며, 인쇄된 와이어 및 패드에 가깝지 않아야 하며, 이들 사이의 거리는 2mm 이상이어야 합니다. 판 가장자리에 판의 위치 결정 구멍, 패스너 장착 구멍, 타원형 구멍 및 기타 정사각형 구멍의 치수는 3mm보다 큽니다.

7. 발열체는 전선 및 감열체에 가깝지 않아야 합니다. 고온 장치는 고르게 분포되어야 합니다.

8. 전원 소켓은 가능한 한 인쇄회로기판 주위에 배치하고, 전원 소켓의 단자와 이에 연결된 버스바는 같은 면에 배치한다. 전원 소켓 및 기타 용접 커넥터를 커넥터 사이에 배치하지 않도록 각별히 주의하여 이러한 소켓 및 커넥터의 용접과 전원 코드의 설계 및 배선을 용이하게 해야 합니다. 전원 소켓과 용접 커넥터의 배치 간격은 플러그 삽입 및 추출의 편의성을 고려해야 합니다.

9. 기타 구성 요소의 레이아웃:

모든 IC 구성 요소는 한 면에 정렬되어야 하며 극성 구성 요소의 극성 표시는 명확해야 합니다. 동일한 인쇄 회로 기판의 극성 표시는 두 방향 이상이어야 합니다. 두 방향이 나타날 때 두 방향은 서로 수직이어야 합니다.

10. 기판의 배선은 적절하게 배열되어야 한다. 밀도 차이가 너무 크면 메쉬 동박으로 채워야하며 메쉬는 8mil (또는 0.2mm) 이상이어야합니다.

11. 솔더 페이스트 손실 및 잘못된 솔더링을 방지하기 위해 패드에 관통 구멍이 없어야 합니다. 중요한 신호 라인은 소켓 핀을 통과할 수 없습니다.

12. 패치는 동일한 문자 방향 및 패키지 방향으로 한 면에 정렬됩니다.

13. 극성이 있는 장치는 가능한 한 같은 기판에 같은 극성 방향으로 표시하여야 한다.

PCB 배선의 기본 규칙은 위의 내용을 참조할 수 있습니다. 물론 자신의 의견을 가진 설계자가 더 낫고, 단층 기판 배선이 비교적 간단하고, 다층 기판이 훨씬 더 복잡하고, 더 많은 탐색과 더 나은 설계를 학습합니다!
