SMT(Surface Mount Technology)는 현대 전자 제조에 없어서는 안 될 기술이며, PCB와 PCBA는 이 기술의 두 가지 핵심 요소입니다.

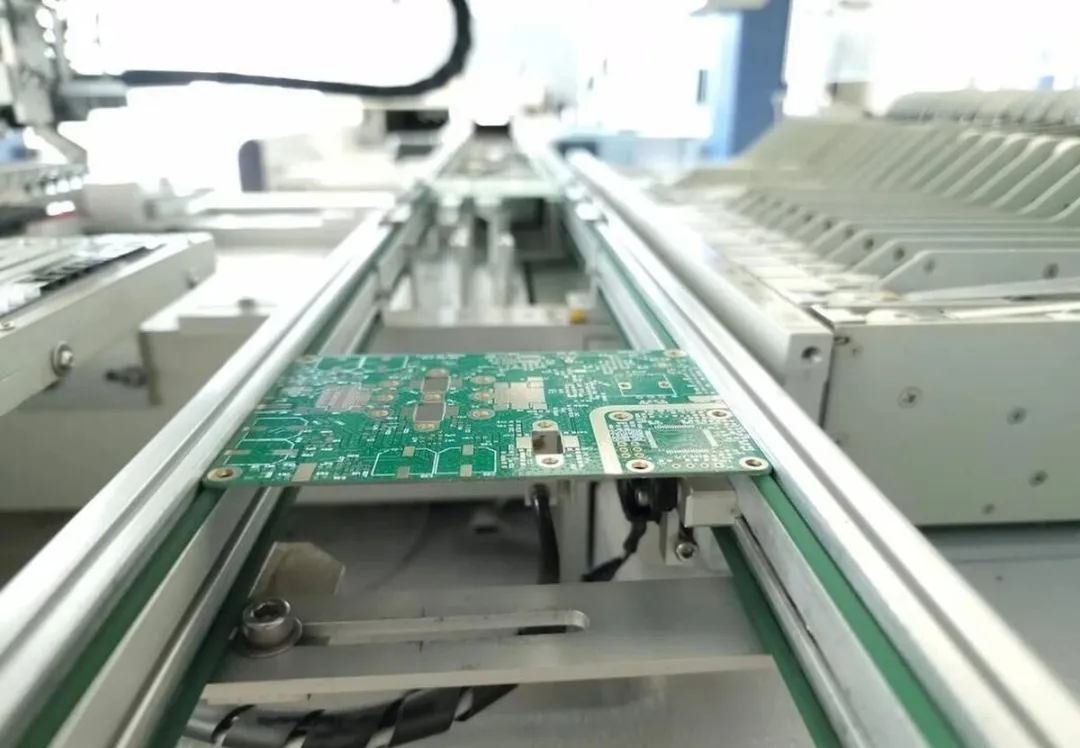

그렇다면 PCB와 PCBA는 무엇입니까? SMT에서는 어떤 역할을 하나요? 이 기사에서는 전문적인 관점에서 간결하고 자세한 언어로 내용을 알아볼 수 있습니다. (사진 삽입)

PCB에 대해 알아봅시다.

PCB, 전체 이름은 인쇄 회로 기판이고 중국어 번역은 인쇄 회로 기판입니다.

전도성 트레이스로 덮인 절연 재료(예: 유리 섬유)로 만들어진 보드입니다.

이 라인은 정밀한 설계와 가공을 통해 전자 부품을 서로 연결하여 전기 기능의 전달을 실현합니다.

간단히 말해서 PCB는 전자 부품을 운반하고 전기 연결을 만드는 데 사용되는 "마더보드"입니다.

SMT에서 PCB는 전체 생산 공정의 기초입니다.

먼저 엔지니어는 제품 요구 사항에 따라 적절한 회로도를 설계한 다음 이러한 도면을 PCB 설계 파일로 변환합니다.

다음으로 공장에서는 이 파일에 따라 실제 PCB 보드를 생산합니다.

이 보드는 엄격한 품질 검사를 거친 후 다음 조립 단계를 준비하기 위해 SMT 생산 라인으로 보내집니다.

이제 PCBA에 중점을 두겠습니다.

PCBA는 Printed Circuit Board Assembly의 약자로 인쇄회로기판 조립체를 의미합니다.

이름에서 알 수 있듯이 PCBA는 SMT 및 기타 기술을 통해 PCB를 기반으로 다양한 전자 부품이 설치되는 완전한 어셈블리입니다.

이 프로세스에는 부품 배치, 용접 및 검사와 같은 여러 단계가 포함되며 궁극적으로 완전한 전자 제품 모듈을 형성합니다. (사진 삽입)

SMT에서 PCBA는 전체 생산 공정의 핵심 부분입니다.

PCB 보드가 완성되어 생산 라인에 전달되면 작업자는 첨단 자동화 장비를 사용하여 사전 준비된 전자 부품을 PCB에 하나씩 장착하게 됩니다.

이러한 부품은 저항기, 커패시터, 칩 등 다양한 종류의 전자 부품이 될 수 있습니다. SMT 장비의 정밀한 작동을 통해 PCB에 견고하게 고정되며 회로 기판의 전도성 라인과 양호한 전기적 연결을 형성합니다. (사진 삽입)

마운팅이 완료되면 PCBA는 다음 단계인 용접에 들어갑니다.

이 단계의 목적은 전자 부품과 PCB 사이의 견고하고 안정적인 연결을 보장하는 것입니다.

고온의 열기 또는 적외선을 통해 솔더 페이스트가 녹아 전자 부품과 PCB 사이의 틈에 채워져 강력한 용접을 형성합니다.

이러한 방식으로 전자 부품은 실제로 PCB의 일부가 되고 함께 완전한 전자 장비 모듈을 형성합니다.

각 PCBA가 품질 표준을 충족하는지 확인하기 위해 엄격한 테스트와 검사를 거친 후 최종 제품 조립에 사용할 수 있습니다.

이 과정에서 PCB는 전자 부품을 안정적으로 지지하는 기본 캐리어 역할을 하며, PCBA는 다양한 전자 부품을 통합하여 제품에 필요한 기능을 구현합니다.

두 사람은 서로를 보완하고 SMT 기술의 개발 및 적용을 공동으로 촉진합니다.

PCB와 PCBA는 SMT에서 중요한 역할을 합니다.

이는 전자 제조 분야의 초석이자 영혼이며 현대 기술의 지속적인 발전을 이끄는 중요한 원동력입니다.

iPCB의 도입이 이 두 가지 개념과 SMT에서의 중요한 역할을 더 잘 이해하는 데 도움이 되기를 바랍니다.
