PCB뉴스 - PCB 커넥터의 주요 분류

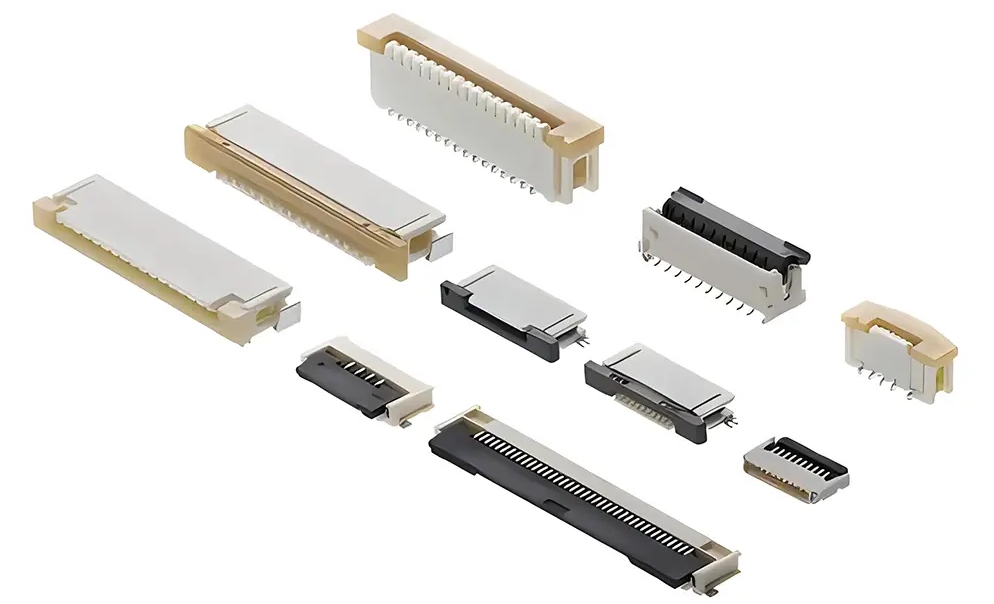

PCB 커넥터의 주요 분류는 다음과 같습니다.

보드-보드 커넥터:

1. 일반 보드-보드 커넥터: 두 개의 병렬 또는 수직 PCB를 연결하여 서로 다른 회로 보드 간의 신호 전송을 활성화하는 데 사용됩니다. 서로 다른 간격에 따라 0.50mm, 0.60mm, 0.80mm 등 다양한 사양으로 나눌 수 있습니다. 간격이 작을수록 더 많은 핀을 수용할 수 있고 전송할 수 있는 신호의 밀도가 높아집니다. 그러나 처리 정확도와 설치 요구 사항도 더 높습니다.

2 메자닌 커넥터: 공간이 제한된 경우 밀접하게 배치된 두 개의 PCB를 일반적으로 적층 방식으로 연결하는 데 주로 사용됩니다. 이 커넥터는 PCB 공간을 절약하며 마더보드-도터보드 연결 구조에 자주 사용됩니다.

3. 백플레인 커넥터: 서로 평행한 전기 커넥터 세트입니다. 각 커넥터의 각 핀은 다른 모든 커넥터의 동일한 반대쪽 핀에 연결되어 커넥터 버스를 형성합니다. 백플레인 시스템은 컴퓨터 및 통신 시스템에 널리 사용되며 단일 트렁크를 따라 여러 플러그인 카드를 연결하여 완전한 백플레인 시스템을 형성하는 데 사용할 수 있습니다.

4. 스프링형 기판 간 커넥터: 내부 스프링 구조를 포함하여 기판 간 간격이 변동되는 경우에도 안정적인 연결을 보장합니다. 휴대용 기기 등 높은 연결 안정성이 요구되고 진동, 충격 등의 영향을 받을 수 있는 일부 기기에 적합합니다.

5. 전선 대 기판 커넥터: 전선이나 케이블을 PCB에 연결하는 데 사용됩니다. 전선 연결 부분은 전선 간 커넥터와 유사하지만 회로 기판 연결 부분은 대부분 압입식 또는 납땜 유형 2피스 커넥터입니다. 이 커넥터의 분리형 연결의 결합 인터페이스는 동일한 제품군의 전선 간 커넥터의 결합 인터페이스와 동일할 수 있습니다.

6. 와이어-와이어 커넥터: 두 개의 와이어를 연결합니다. 커넥터의 한쪽 끝은 와이어에 영구적으로 연결되고 다른 쪽 끝은 분리 가능한 인터페이스를 형성합니다. 영구 연결에는 압착 또는 절연 변위 접점(IDC)을 사용할 수 있습니다. 와이어-와이어 커넥터는 직사각형, 원형 폴리머 하우징, 군용 애플리케이션에 주로 사용되는 금속 하우징을 포함하여 다양한 하우징 형상으로 제공됩니다.

기타 특수 유형의커넥터:

1. PCB 플러그: PCB 보드에 직접 연결되는 커넥터로, 일반적으로 외부 장치나 기타 회로 기판을 연결하는 데 사용됩니다.

2. 메모리 카드 커넥터: SD 카드, TF 카드 등과 같은 다양한 메모리 카드를 PCB 보드와 연결하여 데이터를 저장하고 읽는 데 특별히 사용됩니다.

3. 카드 에지 커넥터: PCB 보드의 가장자리를 커넥터에 삽입하여 연결이 이루어지며 확장 카드, 테스트 보드 등과 같이 자주 연결하거나 교체해야 하는 일부 PCB 보드 연결 시나리오에 자주 사용됩니다.
