다층 PCB - 파워 모듈 PWB,PWB vs PCB,PWB,PWB vs FPC

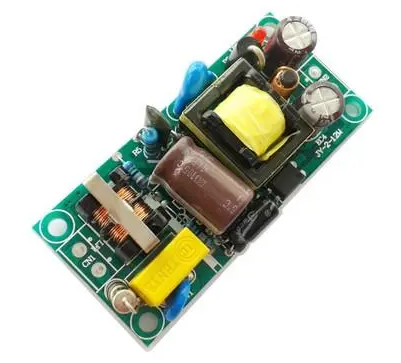

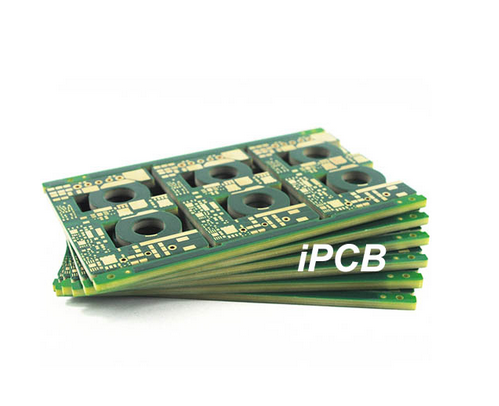

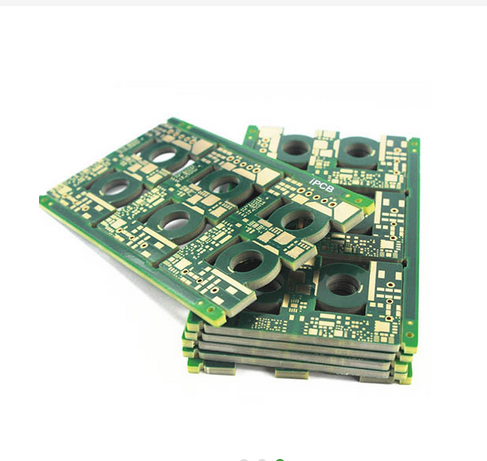

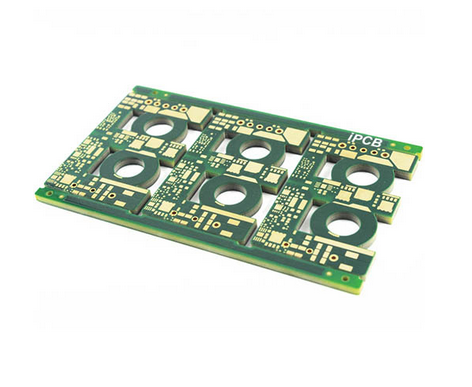

파워모듈 PWB는 PWB의 전원에 직접 장착할 수 있는 인쇄회로기판이다.전용 집적회로(ASIC), 디지털 신호 처리기(DSP), 마이크로프로세서, 스토리지, 필드 프로그래밍 도어가 가능한 것이 특징이다.어레이(FPGA) 및 기타 디지털 또는 아날로그 부하가 전력을 공급합니다.일반적으로 이러한 유형의 모듈을 부하(POL) 전원 시스템 또는 사용점 전원 시스템(PUPS)이라고 합니다.모듈화 구조의 많은 장점으로 인해 모듈화 전원은 교환 설비, 접속 설비, 이동 통신, 마이크로파 통신, 광 전송, 공유기 및 기타 통신 분야, 자동차 전자, 항공 우주 등에 광범위하게 응용된다.

현재 전기 전자의 응용 분야에 따라 우리는 전력 모듈을 다음과 같이 구분합니다.

녹색 전원 모듈:

컴퓨터 기술의 급속한 발전은 인류를 정보 사회로 이끌었을 뿐만 아니라 전력 모듈 기술의 신속한 발전도 추진했다.20세기 80년대에 컴퓨터는 전면적으로 스위치전원을 채용하여 먼저 컴퓨터전원의 교체를 완성하였다.그런 다음 스위치 전원 기술은 전자 및 전기 장비 분야에 진출했습니다.

컴퓨터 기술의 발전에 따라 녹색 컴퓨터와 녹색 전원 모듈을 제시했다.녹색 컴퓨터는 일반적으로 환경에 무해한 개인용 컴퓨터와 관련 제품을 가리킨다.녹색 전원 공급 장치는 녹색 컴퓨터와 관련된 에너지 효율적인 전원 공급 장치입니다.미국 환경보호국"에너지스타"의 6월 17일 보도에 따르면1992년 "이 프로그램은 데스크탑 개인용 컴퓨터나 관련 주변 장치가 잠자는 동안 30W 미만의 전력을 소비하는 경우 녹색 컴퓨터의 요구 사항을 충족하도록 규정하고 있습니다. 전력 효율을 높이는 것이 전력 소비량을 줄이는 근본적인 방법입니다. 효율이 75%인 200W 스위치 전원의 경우 전원 자체는 50W의 에너지를 소비합니다.

스위치 전원 모듈:

통신 산업의 급속한 발전은 통신 전원의 발전을 크게 촉진시켰다.고주파 소형화 스위치 전원과 그 기술은 이미 현대 통신 전원 시스템의 주류가 되었다.통신 분야에서 정류기는 일반적으로 DC-DC(DC/DC)를 사용하는 1차 전원이라고 합니다. 동글은 2차 전원이라고 합니다.주 전원은 단상 또는 3상 AC 전력망을 48V로 표시된 DC 전원으로 변환하는 데 사용됩니다.현재 프로그램 제어 스위치에 사용되는 전원 공급 장치에서 전통적인 위상 제어 전압 전원은 고주파 스위치 전원 공급 장치(스위치 정류기 SMR이라고도 함)로 대체되었습니다. MOSFET 또는 IGBT의 고주파 조작을 통해스위치 주파수는 일반적으로 고효율 및 소형화를 위해 50-100khz 범위에서 제어됩니다.최근 몇 년 동안 스위치 정류기의 전력 용량은 48V/12.5A 및 48V/20a에서 48V/200A 및 48V/400A로 확대되었습니다.

스위치 모드 전원 공급 장치:

통신 장치에 사용되는 집적 회로의 종류가 다양하고 전원 전압이 다르기 때문에 통신 전원 시스템에서 고출력 밀도의 고주파 DC-DC 격리 전원 모듈을 사용하여 전원 모듈을 중간 버스 전압(일반적으로 48V DC)과 분리합니다.이렇게 하면 손실이 크게 줄어들고 유지 보수가 용이하며 설치와 증가가 매우 편리합니다.일반적으로 표준 대시보드에 직접 설치할 수 있습니다.2차 전원에는 고출력 밀도가 필요합니다.통신 용량의 증가로 인해 통신 전원 공급 장치의 용량도 증가합니다.

어댑터:

DC/DC 동글은 고정 DC 전압을 가변 DC 전압으로 변환합니다.이 기술은 무궤도 전차, 지하철 열차 및 전기 차량의 무단 변속 및 제어에 널리 적용됩니다.이와 동시에 상술한 제어는 안정적인 가속과 쾌속응답의 성능을 실현하여 전기에네르기를 절약할수 있다.저항기 대신 직류참파기를 사용하면 전기에너지(20∼30%)를 절약할 수 있다. 직류참파기는 전압(전원 스위치)을 조절할 뿐 아니라 전력망 측면의 고조파 전류 소음도 효과적으로 억제할 수 있다.

통신 전원의 2차 전원 DC/DC 동글은 이미 상업화되었다.모듈은 고주파 PWM 기술을 사용합니다.스위치 주파수는 약 500KHz이며 전력 밀도는 5W~20W/in3입니다.대규모 집적 회로의 발전에 따라 전력 모듈의 소형화가 요구된다.따라서 스위치 주파수를 지속적으로 높이고 새로운 회로 토폴로지를 채택할 필요가 있다.현재 일부 회사는 이미 제로 전류 스위치와 제로 출력을 개발하고 생산하고 있다. 전압 스위치 기술의 2차 전원 모듈은 출력 밀도를 크게 향상시켰다.

무정전 전원 공급 장치:

UPS(무정전 전원 공급 장치)는 컴퓨터, 통신 시스템 및 중단할 수 없는 장소에 필요한 신뢰성과 고성능 전원 공급 장치입니다.AC 전원 입력은 정류기를 통해 직류로 바뀌며, 일부 에너지는 배터리 팩에 충전되고, 다른 일부 에너지는 인버터를 통해 교류로 바뀌며, 전환 스위치를 통해 부하로 전달된다.인버터가 고장 났을 때도 부하에 에너지를 공급하기 위해 다른 예비 전원은 전원 전환 스위치를 통과합니다.

현재 UPS는 일반적으로 펄스 폭을 사용합니다.

현대 UPS는 일반적으로 펄스폭 변조 기술, 전력 M0SFET, IGBT 등 현대 전기 전자 부품을 사용하여 전원 소음을 줄이고 효율과 신뢰성을 향상시킨다.마이크로프로세서 소프트웨어와 하드웨어 기술의 도입은 ups의 스마트 관리, 원격 유지 보수와 원격 진단을 실현할 수 있다.

온라인 UPS의 최대 용량은 600KVA입니다.초소형 ups도 0.5kva, LVA, 2KVA, 3KVA 등 규격의 제품이 있을 정도로 빠르게 발전하고 있다.

인버터 전원 공급 장치:

역변 전원은 주로 교류 모터의 주파수 변환 속도 조절에 쓰인다.그것은 전력 전송 시스템에서 갈수록 중요한 역할을 발휘하고 있으며 거대한 에너지 절약 효과를 거두었다.역변 전원 주회로는 교차-직류-교류 방안을 채택한다.작업 주파수 전원은 정류기를 통해 고정된 직류 전압으로 변하고, 고출력 트랜지스터 또는 IGBT로 구성된 PWM 고주파 변환기는 직류 전압을 전압과 주파수 가변 직류 전압 AC 출력으로 변환한다.출력 파형은 정현파와 유사하며, 교류 비동기 모터를 구동하는 데 사용되며, 무급 속도 조절을 실현한다.

세계에는 이미 400KVA 이하의 역변전원제품이 일련으로 나타났다.20세기 80년대초, 일본 도시바회사는 처음으로 교류주파수변환속도조절기술을 에어컨에 응용했다.1997년까지 그 점유율은 이미 일본 가정용 에어컨의 70% 이상에 달했다.주파수 변환 에어컨은 편안하고 에너지 절약의 장점을 가지고 있다.중국은 1990년대 초부터 인버터 에어컨을 연구하기 시작해 1996년 생산라인을 도입해 인버터 에어컨을 생산하고 있다. 인버터 에어컨은 점차 인버터 에어컨 개발과 생산의 이슈가 되고 있다.2000년경에는 절정에 이를 것으로 예상된다.주파수 변환 전원뿐만 아니라, 주파수 변환 에어컨은 주파수 변환 속도 조절에 적합한 압축기 모터가 필요하다.제어 전략을 최적화하고 기능 부품을 선택하는 것은 에어컨 주파수 변환 전원의 진일보한 발전 방향이다.

용접기 전원 모듈:

고주파 역변 정류 용접 전원은 고성능, 고효율, 절재의 신형 용접 전원으로 용접 전원의 발전 방향을 대표한다.IGBT 대용량 모듈의 상업화로 인해 이 전원은 광범위한 응용 전망을 가지고 있다.

대부분의 인버터 용접기 전원은 AC-DC-AC-DC(ac-dc-ac-dc) 변환 방식을 사용합니다.50Hz AC 전기는 전체 브리지 정류를 통해 직류 전기로 변환되며, IGBT로 구성된 PWM 고주파 변환 부분은 직류 전기를 20kHz의 고주파 직사각형으로 역변하고, 고주파 변압기 결합을 거쳐 정류 필터 후 안정적인 직류 전기가 되며 전원 아크를 사용한다.

용접기의 전원 작업 조건이 열악하기 때문에 단락, 아크 연소와 개로의 교체 변화에 자주 처해 있으며, 고주파 역변 정류 용접기 전원의 작업 신뢰성은 이미 사용자들이 가장 주목하는 문제가 되었다.마이크로프로세서는 펄스폭 변조 (PWM) 로서 다중 매개변수, 다중 정보의 추출과 분석을 통해 관련 컨트롤러가 시스템의 각종 작업 상태를 예측한 후 시스템을 미리 조정하고 처리함으로써 현재 고출력 IGBT 역변 전원의 신뢰성 문제를 해결할 수 있다.

국외역변용접기는 정격용접전류 300A, 부하지속률 60%, 만재전압 60~75V, 전류조절범위 5~300A, 중량 29kg을 실현할수 있다.

DC 전원 모듈:

고출력 스위치식 고압 직류 전원은 정전기 먼지 제거, 수질 개선, 의료용 엑스레이, CT기 등 대형 설비에 널리 응용된다.전압은 50~l59kv에 달하고 전류는 0.5A보다 크며 출력은 100kW에 달한다.

1970년대 이후 일부 일본 회사들은 인버터 기술을 사용하여 정류 후 시전을 약 3kHz의 중주파로 변환한 후 승압하기 시작했다.20세기 80년대에 고주파 스위치 전원 기술은 신속하게 발전했다.독일 지멘스는 전력 트랜지스터를 주요 스위치 소자로 사용하여 전원의 스위치 주파수를 20kHz 이상으로 높였다.건식 변압기 기술은 고주파와 고압에 성공적으로 적용됐다. 고압 변압기 연료탱크를 없애 변압기 시스템의 부피를 더 줄였다.

전원 모듈:

정전기 청소기 고압 직류 전원은 이미 우리나라에서 연구 제작에 성공하였다.시전은 정류를 통해 직류로 전환된다.전교 영전류 스위치 직렬 공명 역변 회로를 이용하여 직류 전압을 고주파 전압으로 역변한 후 고주파 변압기에서 승압한다.마지막으로, 그것은 직류 고압으로 정류되었다.저항 부하 조건에서 출력 직류 전압 55kV, 전류 15mA, 작업 주파수 25.6khz.

웨이브 필터:

기존 AC-DC 동글이 가동되면 전력망에 많은 양의 고조파 전류를 주입하여 고조파 손실과 간섭을 초래합니다.이와 동시에 장치전력망측에도 출력인수가 악화되는 현상이 존재하는데 이른바"전력오염"이다.예를 들어, 제어할 수 없는 정류와 커패시터 필터를 추가할 때 전력망 측면의 3차 고조파 함량은 (70~80)% 에 달할 수 있으며, 전력망 측면의 전력 인수는 0.5~0.6에 불과하다.

유원전력 필터는 고조파를 동적으로 억제할 수 있는 신형 전력 전자 부품이다.기존 LC 필터의 단점을 극복할 수 있는 유망한 고조파 억제 방법이다.필터는 브리지 스위치 전력 변환기와 전용 제어 회로로 구성되어 있다.전통적인 스위치 전원과의 차이점은 (1) 출력 전압을 피드백할 뿐만 아니라 평균 전류를 피드백한다;(2) 전류 루프 참조 신호는 전압 루프 오차 신호와 전파 정류 전압 샘플링 신호의 곱이다.

전력 공급 시스템:

분산 전원 시스템은 저전력 모듈과 대규모 제어 집적회로를 기초 부품으로 최신 이론과 기술 성과를 이용하여 블록식 스마트 고출력 전원을 형성하여 강전기와 약전기를 긴밀히 결합한다.고출력 부품과 고출력 부품 (집중식) 의 개발 압력을 낮추고 생산 효율을 높인다.

20세기 80년대 초에 분포식 고주파 스위치 전원 시스템의 연구는 주로 변류기 병렬 기술의 연구에 집중되었다.20세기 80년대 중후반에 고주파 전력 변환 기술의 신속한 발전에 따라 각종 변환기 토폴로지가 잇따라 나타났다.대규모 집적회로와 전력소자 기술을 결합해 중소 전력부품의 집적이 가능해졌고, 이는 배전의 발전을 빠르게 추진했다. 1980년대 말 이후 이 방향은 국제 전기전자 분야의 연구 이슈가 됐다.논문 수가 해마다 증가하여 응용 분야가 끊임없이 확대되고 있다.

분산 전원 공급 장치는 에너지 절약, 신뢰성, 효율성, 경제성, 편리한 유지 관리 등의 이점을 제공합니다.그것은 이미 점차 대형 컴퓨터, 통신 설비, 항공 우주, 공업 제어 등 시스템에 채용되었다.초고속 집적회로에 사용되는 저압 전원 (3.3V) 이기도 하며, 도금, 전해전원, 전기기관차 견인전원, 중주파 감응 가열전원, 전기기계 구동전원 등 고출력 장소에서도 광범위한 응용 전망을 가지고 있다.

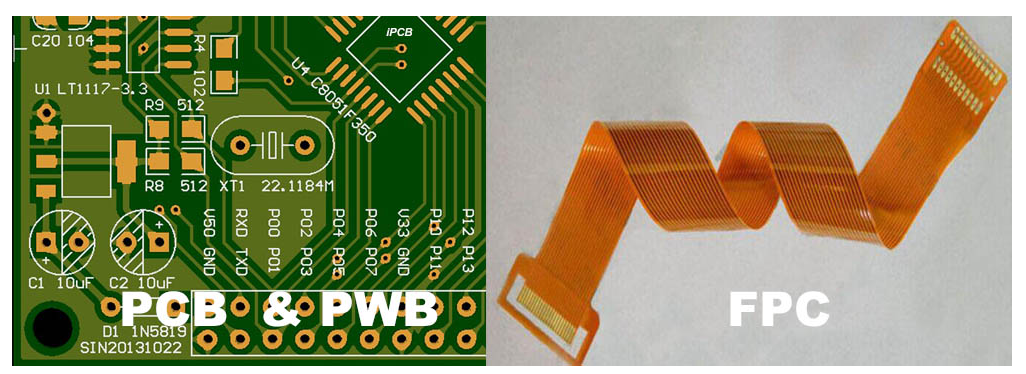

PCB 및 PWB, PWB 및 FPC

PCB: 인쇄회로기판의 줄임말로 공식적으로 인쇄회로기판 또는 인쇄회로기판 또는 인쇄회로기판으로 번역됩니다.인쇄회로 그래픽과 인쇄 소자 포함;

PWB: 인쇄 회로 기판의 약자입니다. 공식적으로 인쇄 회로 기판으로 번역됩니다. 이것은 영국인의 초기 이름입니다. 당시 회로 기판에는 회로 그래프만 있고 인쇄 소자가 없었기 때문에 상대적으로 원시적인 회로 기판이었습니다.

FPC: 플렉시블 인쇄회로기판의 약자입니다.소프트 보드라고도 합니다.

사실 PWB와 PCB는 모두 PCB이다.오늘날 모든 사람들이 PCB라고 부르지만 PWB라고 부르는 경우는 거의 없습니다.PCB는 강성 PCB와 유연성 PCB로 나뉜다.현재 PCB 업계는 일반적으로 강성 PCB와 플렉시블 PCB를 FPC라고 부른다.
