전자 레인지 PCB

전자 레인지 PCB - 로저스 RO4350B RF Microwave Circuit Boards

전자 레인지 PCB

전자 레인지 PCB - 로저스 RO4350B RF Microwave Circuit Boards

  • 로저스 RO4350B RF Microwave Circuit Boards
  • 로저스 RO4350B RF Microwave Circuit Boards
    로저스 RO4350B RF Microwave Circuit Boards

    모델   :Rogers RO4350B High Frequency Board

    원자재:Rogers RO4350B

    레이어  :2L

    DK 상수      :3.48

    Dielectric 두께   :0.508mm

    열전도 계수 :0.69w/m.k

    가연성:V-0

    Finished 두께:0.65MM

    Copper 두께  :1OZ

    표면 처리 :Immersion Gold

    응용:Radio Frequency Communication Instrument

    제품 설명 기술 사양

    무선 시스템에 내장된 기능이 증가함에따라 작은 사이즈, 낮은 비용의 인쇄 회로 안테나에 대한 수요도 증가하고있다. 예를 들어 블루투스, 벌집 조작, 글로벌 포지셔닝 시스템(GPS)과 다른 기능의 이동전화를 지원해야한다.몇 가지 서로 다른 유형의 안테나는 장치에 포함된 여러개의 벌집 통신 주파수 대역에 사용할수있다.세라믹 기판 재료의 높은 유전의 상수로 안테나는 보통 세라믹 기판 재료로 만들어져 안테나가차지하는 공간을 줄인다.RO4350B의 저원가 안테나, 전형 적인 로저스 층압 재료.개발중인 휴대용 장강계의 주파수 와 디지털 전자 부품에 대해 RO4350B 재료로 만든 안테나의 사이즈 와 공간은 도자기 기판의 사이즈 와 공간 과 같다.

    로저스 RO4350B PCB 재료는 강화 유리 탄화수소 / 세라믹 재료로 가공 방법은 FR-4 기판 재료에 저비용 인쇄회로를 만드는것과같다.그것은 10GHz에서의 유전의 상수가 3.48임으로 보통 고주파 출력 증폭기 디자인에 사용된다.RO4350B 층 압축판은 z축에따라 비교적 낮은 열팽창 계수(CTE)를 가지고 금속화 홀 (PTH)을 통해 서로 연결된 다층 회로의 높은 안정성을 확보했다.

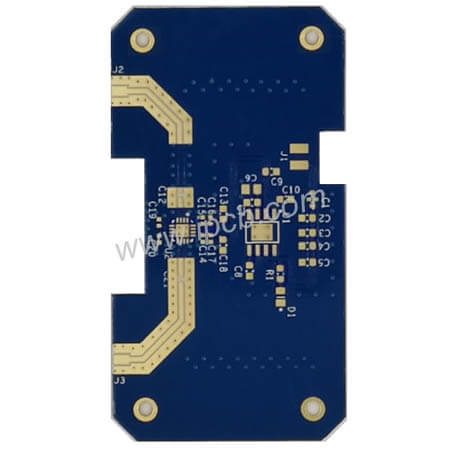

    실제 항목 표시:


    RogersRO4350B는 유전체 상수3.48의 탄화수소 / 세라믹 층 프레스다.

    우세:

    1.낮은 DK 온도 에 따라 파동

    2.저 Z 축 열팽창 계수

    3.저 내 팽창 계수

    4.낮은 DK 내성

    5.주파수 별 안정 전기 특성

    6.FR4 는 대량 생산 과 다 층 혼합 이 용이 하고 성 비가 높다.

    Rogers RO4350B PCB

    RF/Microwave PCB 응용

    무선 주파수 PCB 인쇄회로기판(RF PCB)은 PCB 업계에서 점점 더 많이 사용되는 기술이다.

    고주파 PCB, 작업 주파수 100 MHz 이상.

    마이크로웨이브 PCB는 작업빈도가 2GHz보다 높다.

    RF PCB는 리모컨 (무선 제어), 보안, 스마트 폰, 센서 등 다양한 애플리케이션에 사용된다.

    신기술은 갈수록 이런 무선 주파수 응용을 이용하고있다.

    이는 고품질 기준에 따라 제조하고 응용에 따라 정확한 무선 주파수 재료를 선택해야한다.

    다양한 재료의 특성을 파악하는것이 중요합니다. 적합한 재료를 선택하는것이 RF PCB 생산 과정에서 가장 중요한 결정일수있습니다.


    모델   :Rogers RO4350B High Frequency Board

    원자재:Rogers RO4350B

    레이어  :2L

    DK 상수      :3.48

    Dielectric 두께   :0.508mm

    열전도 계수 :0.69w/m.k

    가연성:V-0

    Finished 두께:0.65MM

    Copper 두께  :1OZ

    표면 처리 :Immersion Gold

    응용:Radio Frequency Communication Instrument
