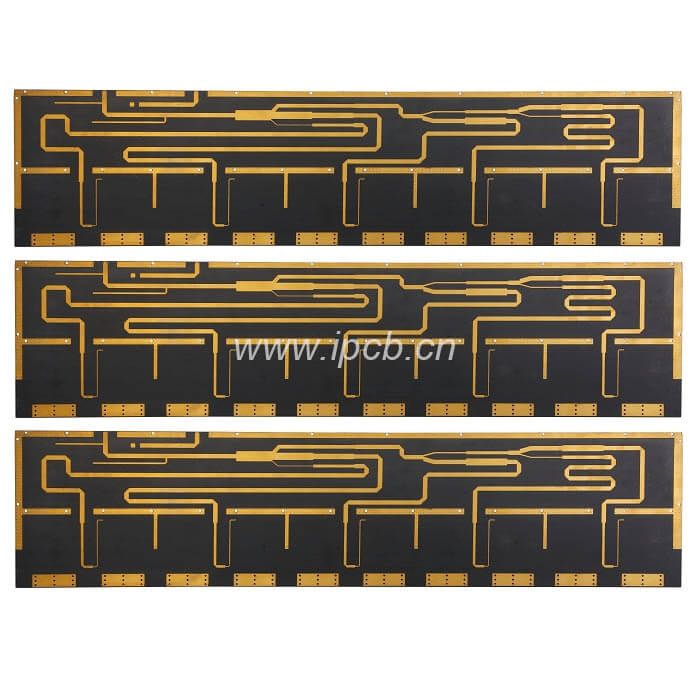

모델:F4BM PTFE PCB
D K:2.2, 2.55, 2.65, 3.0
레이어:2Layers
원판두께:1.524mm(60mil)
완성두께 :1.6mm
원판 동박 두께 :½(17μm)HH/HH
완성 동박 두께:1OZ(35μm)
표면처리 :Immersion Gold
응용 영역 :Automotive Radar, Radio Frequency Coupler,Radar Gauges
F4BM - 1 / 2 는 유리섬유질,본드 피림,Telfon resin 와 Polyrtrafluoroethylene film이 과학적인 제조 방법 과 엄격한 공정 포장층에따라 만들어진것이다.이 제품은 전기 성능면에서 F4B 시리즈보다 우세하다 (유전의 상수 범위가 더욱 넓고 유전의 손실각이 더욱 낮으며 저항이 더욱 높으며 성능이 더욱 안정적이다).
F4BM원판 스팩 하기 사이트확인바랍: F4BM Technical Specifications
규격 (mm):12''x10''(300x250mm), 14''x15''(350x380mm), 17''x22''(440x550mm), 18''x24''(460x610mm), 20''x20''(500x500mm), 20''x24''(500x600mm), 33''x33''(840x840mm), 24''x36''(610x914mm)
Special dimension can be customized according to customer’s requirement.
Dielectric constant(@ 10GHz): 2.2, 2.55, 2.65,3.0

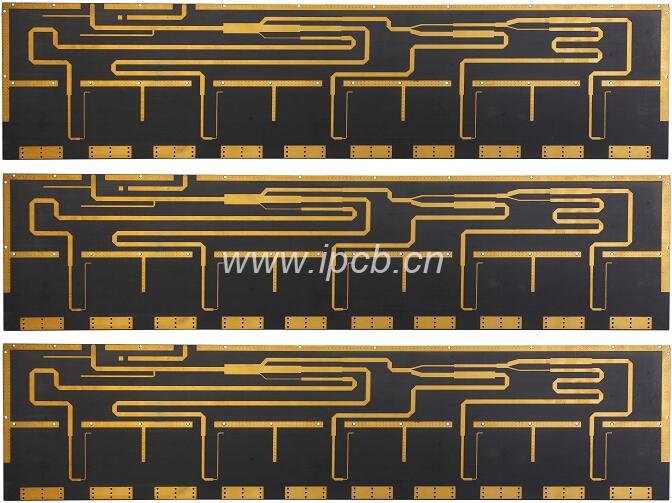

F4BM PTFE PCB
회사 소개
ipcb iPcb.com사는 중국에서 무선 주파수 인쇄회로기판 제조에 종사한지 17 년 이상의 역사를 가지 고 있다.우리는 적합한 무선 주파수 재료가 회로 기판의 성능에 얼마나 큰 영향을 미치는지알고있다. 무선 주파수 마이크로파 에너지급, 작업 주파수, 작업 온도 범위, 전류 와 전압 등 매개 변수는 적합한 고주파 PCB 제조 재료를 선택할때 매우 중요하다.이러한 무선 주파수 PCB 재료를 잘 아는것은 우리의 업무중의 하나임으로 아래의 재료 목록을 참고하시기바 랍니다.우리는 빠 른 납품을 확보하기위해 충분한 재고품을 가지고 있다.
RF/Microwave PCB 원자재:
Rogers RO4350B / RO3003 / RO4003 / RO3006 / RT/Duroid 5880 / RT5870 and etc.
Arlon / Isola / Taconic / PTFE F4BM / Teflon material also shouldn’t be forgotten.
Hybrid PCB 원자재 (Mixed dielectric / Laminate)
Rogers RO4350B + FR4 / RO4350B + IT180 / RO4003C + FR4 / RO3010 + FR4 / RO3003 + FR4 / RO3010 + FR4 etc.
Radio Frequency (RF) microwave PCB 응용 영역
RF Microwaves PCBs (printed circuit board) are used in various of fields, Such as Consumer Electronics / Military/Space / High power / Medical / Automotive / Industrial ect.
모델:F4BM PTFE PCB
D K:2.2, 2.55, 2.65, 3.0
레이어:2Layers
원판두께:1.524mm(60mil)
완성두께 :1.6mm
원판 동박 두께 :½(17μm)HH/HH
완성 동박 두께:1OZ(35μm)
표면처리 :Immersion Gold
응용 영역 :Automotive Radar, Radio Frequency Coupler,Radar Gauges
