1. 회로 기판 납땜

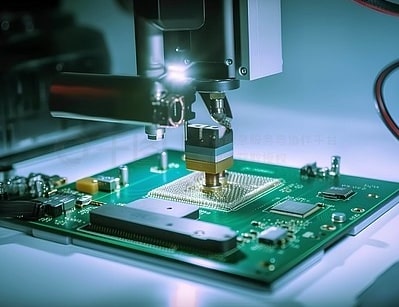

회로 기판 납땜은 납땜을 가열하여 납땜을 녹이고 강력한 전도성 연결을 형성하여 전자 부품을 회로 기판에 결합하는 공정입니다. 납땜은 전자 제품 제조에 있어서 중요한 단계로, 회로의 개별 구성 요소가 전기적 연결을 통해 제대로 작동하는지 확인하는 작업입니다.

납땜 공정에서는 납땜(주석과 납 또는 무연 합금으로 구성된 금속 재료)이 일반적으로 연결 재료로 사용됩니다. 납땜의 목적은 부품의 핀을 회로 기판의 패드에 단단히 연결하여 전류가 원활하게 흐르도록 하는 동시에 연결부의 기계적 강도를 보장하는 것입니다.

용접 공정은 수동 용접, 웨이브 솔더링, 리플로우 솔더링 등 여러 가지 일반적인 방법으로 나눌 수 있습니다. 각 방법은 다양한 생산 환경과 구성 요소 유형에 적합합니다.

2. 회로기판 납땜 방법

회로 기판을 납땜하는 데는 하드 납땜과 소프트 납땜이라는 두 가지 주요 기술이 있습니다. 또한 "단단한 납땜"을 브레이징과 은납땜으로 나눕니다. 가장 좋은 방법은 연결하는 대상, 안전하게 사용할 수 있는 열량 등에 따라 달라집니다. 각 방법에 대한 자세한 내용은 다음과 같습니다.

브레이징

납땜이나 용접은 일반적으로 450°C(842°F) 이상의 더 높은 열을 사용하여 땜납을 녹입니다. 이 온도는 많은 전자 장치가 견딜 수 있는 온도보다 훨씬 높습니다. 따라서 이 방법은 주로 금속과 대형 장치에 적합하며, 다른 방법보다 더 강한 접합을 만들어낼 수 있습니다.

은납땜

이 납땜 유형은 은 합금을 필러 금속으로 사용합니다. 납땜보다는 낮은 온도가 필요하지만 납땜만큼 낮지는 않습니다. 일반적으로 충전 금속보다는 작은 회로 기판 부품을 접합하는 데 가장 적합합니다.

브레이징

브레이징은 황동을 필러 금속으로 사용하여 고온(800°C~1000°C)에서 수행되며, 이를 통해 튼튼하고 내열성이 뛰어난 접합부가 생성됩니다. 배관 및 HVAC 시스템과 같은 고강도 용도에 적합한 브레이징은 압력을 견뎌야 하는 견고한 금속 부품을 접합하는 데 적합합니다.

소프트 솔더링

소프트 솔더링은 보다 부드러운 공정이므로 소형이고 섬세한 부품에 가장 적합합니다. 90°C에서 450°C 사이의 낮은 온도를 사용합니다. 짐작하셨겠지만, 이 작업 역시 주석 합금 납땜에 의존합니다. 이 땜납은 은보다 녹는점이 낮습니다.

3. 회로 기판 납땜에 필요한 용접재료:

납땜

용도: 땜납은 납땜 공정에서 가장 중요한 재료이며 일반적으로 주석과 납 또는 납이 없는 합금(예: 주석-구리 합금)으로 구성됩니다. 그 기능은 보드 패드와 구성 요소 핀 사이에 전도 경로를 제공하는 것입니다.

유량

용도: 플럭스는 용접 공정에서 사용되는 화학물질로, 용접 표면의 산화물 층을 제거하고, 땜납의 흐름을 촉진하고, 용접의 전도성과 견고성을 향상시킬 수 있습니다.

솔더 페이스트

응용 분야: 솔더 페이스트는 표면 실장(SMT) 솔더링에 사용되는 재료입니다. 이는 플럭스와 혼합된 작은 납땜 입자로 구성됩니다. 솔더 페이스트는 리플로우 솔더링 공정을 통해 표면 실장 부품을 회로 기판에 고정합니다.

4. 필요한 용접 도구:

납땜 인두

목적: 납땜 인두는 가장 일반적인 납땜 도구로, 납땜을 가열하여 회로 기판의 패드와 부품 핀에 바르는 데 사용됩니다.

납땜 팁

목적: 납땜 인두 팁은 납땜 인두의 앞부분으로, 납땜 지점으로 열을 전달하는 데 사용됩니다. 납땜 인두 팁의 모양과 크기는 용접의 특정 요구 사항에 따라 선택해야 합니다.

납땜 핀셋

목적: 납땜용 핀셋은 납땜 과정에서 전자 부품을 정확하게 잡고 배치하는 데 사용됩니다. 특히 표면실장(SMT) 납땜에서는 핀셋이 없어서는 안될 도구입니다.

5. 회로 기판 납땜 단계:

준비:

회로 기판을 청소하여 먼지나 산화물이 없는지 확인하세요. 부품을 회로 기판에 놓고 고정합니다.

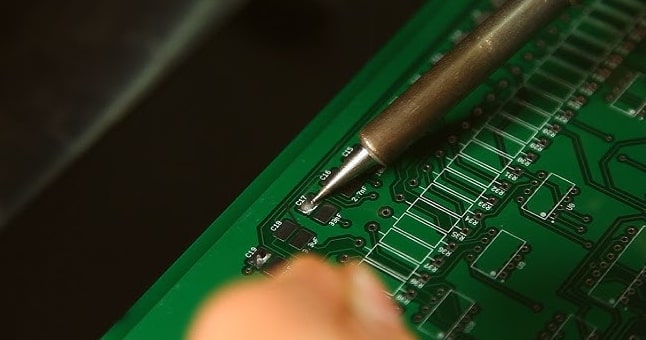

납땜 지점을 가열합니다. 납땜 인두를 켜고 적절한 온도까지 가열합니다. 납땜 인두를 부품 리드가 패드와 만나는 곳에 놓고 가열될 때까지 몇 초간 기다리세요.

납땜을 적용합니다. 납땜 와이어를 가열된 납땜 지점에 대면 납땜이 패드와 핀 사이로 흘러야 합니다.

납땜인두와 납땜인두를 제거합니다. 납땜인두와 납땜인두를 제거하고, 납땜이 식고 굳을 때까지 납땜 접합부를 움직이지 않게 유지합니다.

용접 품질 점검: 납땜 접합부가 매끄럽고 균일한지 확인하여 차가운 납땜 접합부나 단락을 방지합니다.

납땜 접합부를 청소하세요. 세척제를 사용하여 플럭스 잔여물을 제거하고 납땜 영역을 깨끗하게 유지하세요.

문제 해결: 납땜에 문제가 있는 경우, 솔더윅을 사용해 과도한 납땜을 제거하고 다시 납땜하세요.

올바른 납땜 재료와 도구는 고품질 PCB 납땜의 기초입니다. 납땜 인두, 납땜 제거 테이프, 핀셋과 같은 도구와 함께 납땜, 플럭스, 납땜 페이스트와 같은 재료는 용접공이 용접 작업을 효율적이고 정확하게 완료하는 데 도움이 될 수 있습니다. 이러한 도구와 재료를 합리적으로 선택하고 올바르게 사용하면 회로 기판 납땜의 효율성과 품질이 크게 향상됩니다.
