PCB뉴스 - RF PCB란 무엇입니까?

5G 및 6G와 같은 차세대 통신 기술의 급속한 발전으로 RF PCB 보드에 대한 수요는 계속 증가할 것입니다. 동시에 신소재와 신기술의 적용은 업계의 지속적인 혁신을 촉진할 것입니다.

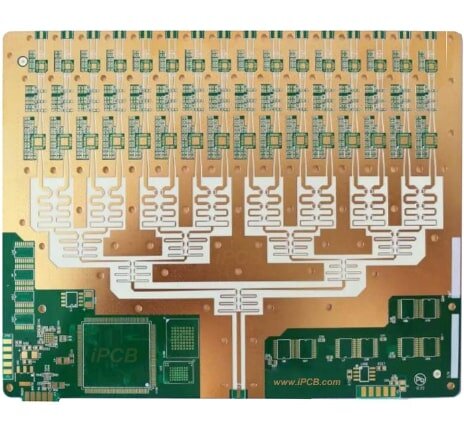

RF PCB는 고주파 신호를 처리하는 데 사용되는 특수 인쇄 회로 기판입니다. 무선 주파수 신호는 일반적으로 500MHz 이상의 주파수를 갖는 신호를 말하며, rf pcb는 이러한 고주파 신호를 전송하는 데 사용되는 회로 기판입니다. RF 회로 PCB와 기존 PCB의 가장 큰 차이점은 신호 무결성에 대한 요구 사항이 더 높기 때문에 재료 선택, 배선 설계 및 제조 공정 측면에서 특별한 요구 사항이 있다는 것입니다.

RF 마이크로파 PCB는 특수 유전 상수(Er), 손실 탄젠트 및 열팽창 계수(CTE) 특성을 지닌 고급 복합 재료로 만들어지는 경우가 많습니다.

낮은 안정 Er 및 손실 탄젠트를 갖는 고주파 회로 재료는 고속 신호 임피던스가 PCB를 통과할 수 있도록 합니다. 최적의 성능과 경제성을 위해 이러한 재료는 동일한 스택에 혼합됩니다.

고온 환경에서 매우 안정적인 PCB 애플리케이션은 습도가 높은 환경에서 사용되는 기판, 특히 방습 또는 밀봉 재료를 신중하게 선택해야 합니다.

재료 선택

고주파 소재: 폴리이미드(PI), 폴리테트라플루오로에틸렌(PTFE, 테플론이라고도 함), 질화알루미늄 세라믹 등의 소재는 유전율이 낮고 고주파수에서의 손실률이 높기 때문에 사용됩니다.

전도성 재료: 고품질 구리 호일을 사용하여 전도성 와이어를 만들어 원활한 신호 전송을 보장합니다.

RF PCB는 다른 PCB와 어떻게 비교됩니까?

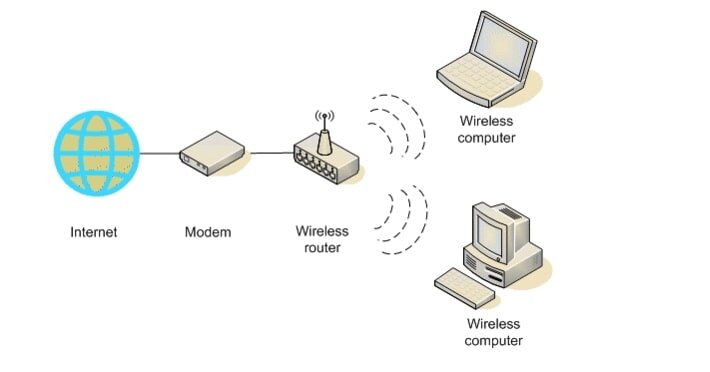

RF PCB를 다른 PCB와 다르게 만드는 첫 번째 특징은 100MHz보다 높은 주파수에서 작동한다는 것입니다. 표준 PCB는 유사한 조건에서 작동할 수 없습니다. 다른 PCB와 달리 RF PCB에는 무선 기술도 포함되어 있습니다.

표준 PCB와 달리 작동 주파수 및 온도 범위와 같은 속성에 중점을 두어야 합니다.

고려해야 할 또 다른 중요한 고려 사항은 전류 및 전압 요구 사항이며 이는 다른 PCB의 요구 사항과 매우 다릅니다.

다른 표준 PCB와 달리 RF PCB는 단면이 될 수 없습니다. 이 PCB의 레이어 수는 최소 20개이고 최대 레이어 수는 20개입니다. 이는 표준에서 벗어난 것입니다.

RF PCB는 잡음, 임피던스 등의 요인에도 민감합니다. 또한 표준 PCB에 비해 전자기 영향에 취약합니다. RF PCB 제조 과정에서는 이러한 요소를 제거하는 데 중점을 두어야 합니다. 이러한 모든 요소를 고려하면 RF PCB 제조는 가장 복잡한 프로세스 중 하나임이 입증되었습니다.

RF PCB를 사용하면 어떤 이점이 있습니까?

RF PCB는 통신 신호를 전송하는 능력으로 높은 평가를 받고 있습니다. 이는 첨단 복합재료 때문입니다. 이는 유전 상수, 손실 탄젠트 손실 및 CTE 측면에서 특정 특성을 지닌 고급 복합 재료 때문입니다. 이러한 특성은 PCB에서 고속 신호를 전송할 때의 임피던스가 FR4-PCB 소재의 임피던스에 비해 미미하다는 것을 결정합니다. 다른 PCB와 달리 이 소재는 균일하게 쌓고 혼합할 수 있습니다. 이는 성능 매개변수를 증가시키고 생산 비용을 절감합니다. 이 보드는 고온에서 작동할 때에도 많은 안정성을 발휘합니다. 이를 통해 미세 피치 부품을 배치할 수 있습니다. 낮은 CTE 재료를 사용하면 복잡한 PCB 레이아웃에서 나타내는 기능을 포함하여 여러 레이어의 정렬을 보장할 수 있습니다.

RF PCB 문제

RF PCB는 많은 고급 응용 분야에서 탁월한 성능을 입증했지만 여전히 몇 가지 기술적 과제와 개발 어려움에 직면해 있습니다.

물질적 과제

고주파 애플리케이션은 낮은 유전 상수, 낮은 손실 계수 및 높은 열 안정성을 요구하는 PCB 기판에 대한 매우 높은 성능 요구 사항을 가지고 있습니다. 현재 시장에는 이러한 요구 사항을 충족할 수 있는 재료가 상대적으로 적고 비용도 높습니다. 더 많은 종류와 더 경제적인 고성능 소재를 개발하는 것은 업계의 중요한 과제입니다.

디자인 복잡성

RF PCB의 설계 복잡성은 높으며 설계자는 풍부한 무선 주파수 설계 경험과 심층적인 이론 지식이 필요합니다. 설계 프로세스를 단순화하고 설계 효율성을 향상시키며 설계의 정확성과 신뢰성을 보장하는 방법은 rf PCB 개발에서 해결해야 할 문제입니다.

제조 정밀도

고주파 신호는 PCB에 대해 매우 높은 제조 정밀도를 요구합니다. 라인 폭 및 라인 간격과 같은 매개변수의 편차는 신호 전송 특성을 변경하고 전체 성능에 영향을 미칠 수 있습니다. 제조 정확도를 높이고 처리 오류를 줄이는 것이 rf PCB 성능을 향상시키는 열쇠입니다.

5G, 사물 인터넷, 인공 지능 및 기타 기술의 급속한 발전으로 인해 rfPCB는 통신, 의료, 항공 우주, 군사 및 기타 분야에서 더 넓은 응용 분야를 갖게 될 것입니다. 앞으로 rf PCB는 미래 고주파 전자 장비의 더 높은 성능 요구 사항을 충족하기 위해 더 높은 주파수, 더 높은 정밀도 및 더 높은 신뢰성을 향해 계속 발전할 것입니다.
